Internal Devices
The uniform performance of HMT's products is important to process.
HMT는 Packed Internal을 공급하여 컬럼의 성능 최적화 및 컬럼의 분리 효율을 극대화하기 위하여 노력하고 있습니다.
HMT는 액체와 기체의 Distribution의 중요성을 이해하고 있으며, 세심하게 설계 및 제작하고 있습니다.
HMT는 Packed Internal 뿐만 아니라 Column Layout, Feed & Draw Nozzle 등 컬럼에 대하여 전체적인 최적화 설계를 하여 컬럼의 Performance를 극대화 하기 위하여 노력하고 있습니다.
수십 년간 축적된 전문적인 지식과 지속적인 개발을 바탕으로 HMT의 Packed Internal은 액체 및 기체의 Distribution 장치, Transition 장치, Flashing Feed를 위한 장치를 공급하여 최적의 효율을 보장합니다.
컬럼 내부에 설치되는 여러 장치 중 필수 구성 요소인 Packed Internal은 컬럼의 Mass Transfer Efficiency를 극대화 하기 위하여 필수적인 장치 입니다.

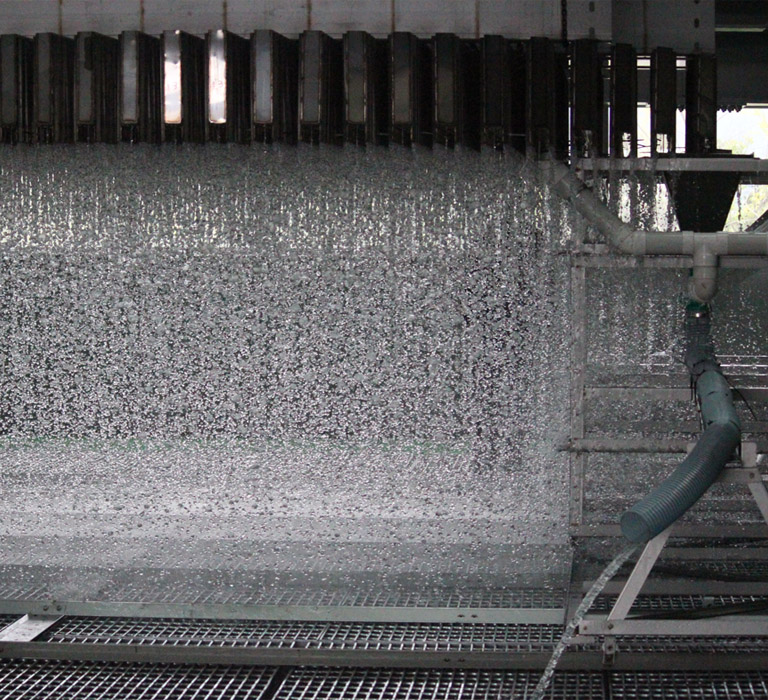

LiquidㆍVapor Distributor
효율적인 액체 및 기체의 Distribution과 High Performance Packing을 사용하여 컬럼의 최적의 성능을 이끌어냅니다.
HMT는 컬럼에 필수적으로 필요한 Distributor를 설계할 수 있는 전문 지식을 가지고 있어 낮은 Pressure Drop, Liquid Entrainment 방지, Even Liquid & Vapor Distribution를 위한 설계를 하고 있습니다.
HMT는 Packed Column 에서 Distributor의 중요성이 대해 충분히 인식하고 있으며, 여러 공정에 맞춰 다양한 타입의 Distributor를 공급하고 있습니다.
Lateral Type

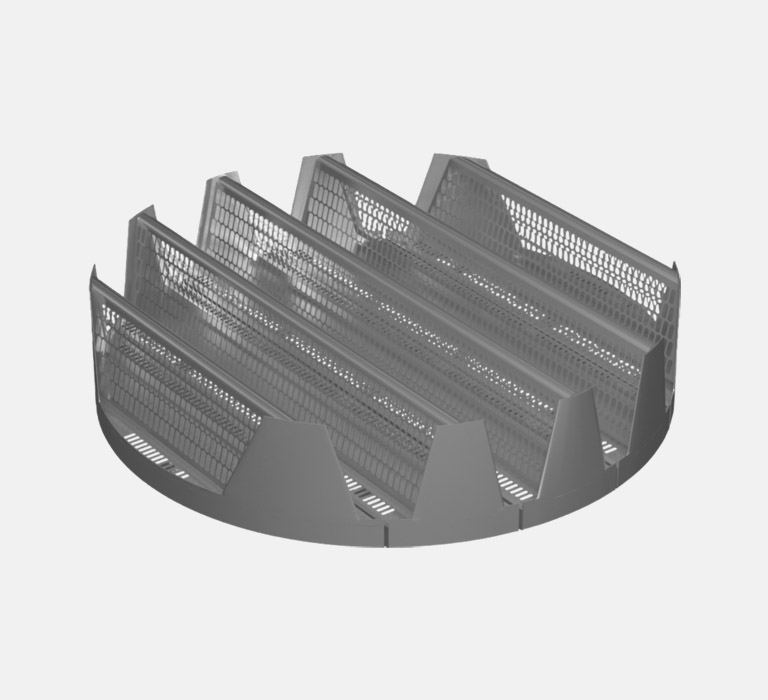

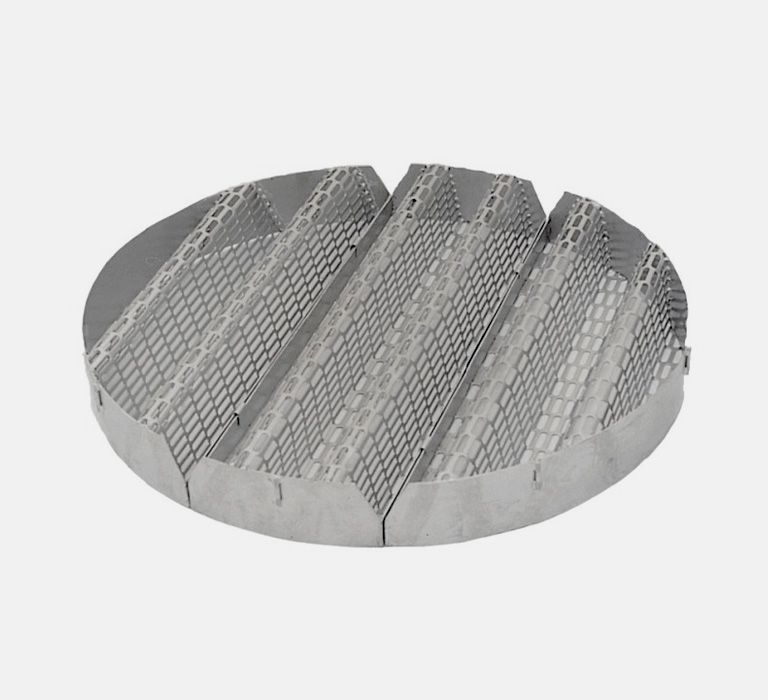

Trough Type
Deck Type

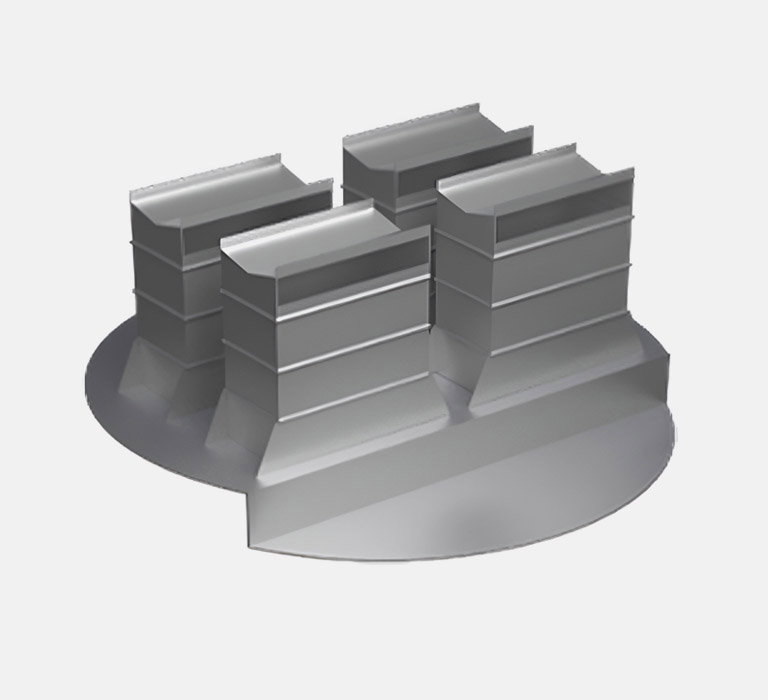

Collector Tray
Packing Bed 사이에서 액체의 Side-draw가 필요할 경우 필수적으로 사용되며, 고객사의 다양한 요구 사항을 충족할 수 있도록 다양하게 설계하고 있습니다.
각 공정에 맞춰 설계되는 HMT의 Collector Tray는 컬럼 중간에 Feed가 있을 경우 Feed와 컬럼 내부 액체가 더욱 용이하게 섞여 컬럼의 Performance 향상에 효과가 있습니다.
Bed Limiter
Bed Limiter는 Random Packing 과 Structured Packing이 설치된 컬럼이 운전 시 Trouble이 발생 하였을 경우 안정성 향상을 위해 필요합니다.
특히 Random Packing의 경우 기체의 흐름으로 인한 이탈이 발생할 수 있으므로 Bed Limiter와 Anti-migration이 필수적으로 필요 합니다.
Mesh Type
Mesh Type

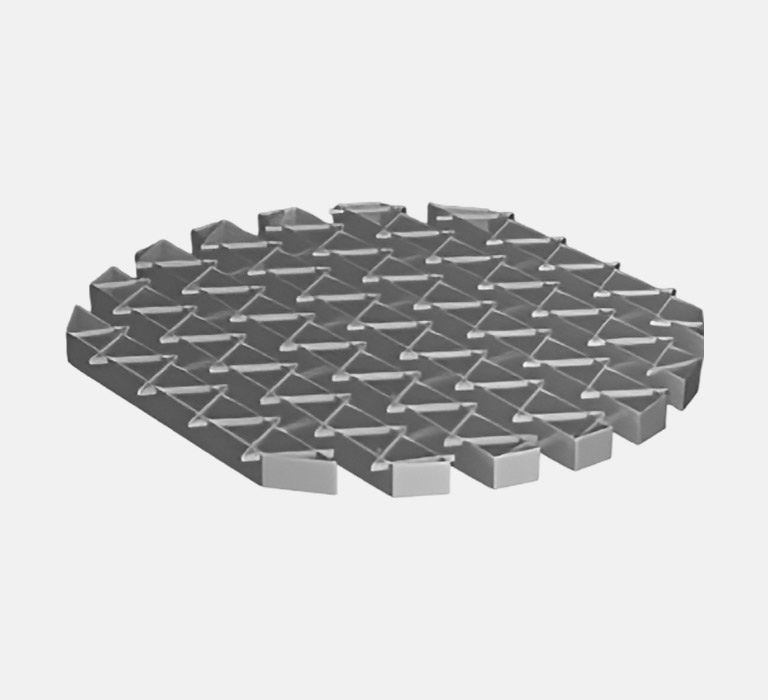

Grating Type
Packing Support
다양한 종류의 Packing 종류에 맞춰 다양한 종류의 Packing Support를 공급하고 있습니다.
용접을 하지 않아도 설치 가능한 HMT의 Packing Support는 컬럼 내의 Attachment에 설치 됩니다.
큰 직경의 컬럼과 Bed의 높이가 높을 경우 정확하게 설계된 Support Beam이 추가로 필요 합니다.

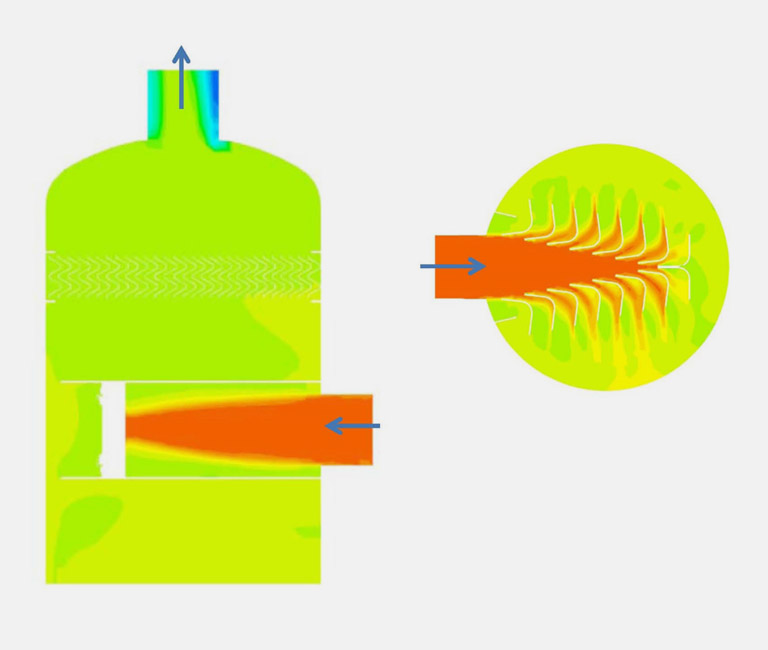

Feed Inlet Device
HMT는 액체 및 기체의 원활한 Distribution 및 액체의 비말동반 현상을 최소화하기 위한 위한 Feed Inlet Device를 공급하고 있습니다.
HMT는 액체 및 기체의 Distribution, 유체의 Momentum 감소, Foam 억제에 효과가 있습니다.
고객사에서 요구하는 Feed Inlet Device에 대해서는 HMT에 문의하시기 바랍니다.
Ladder Type

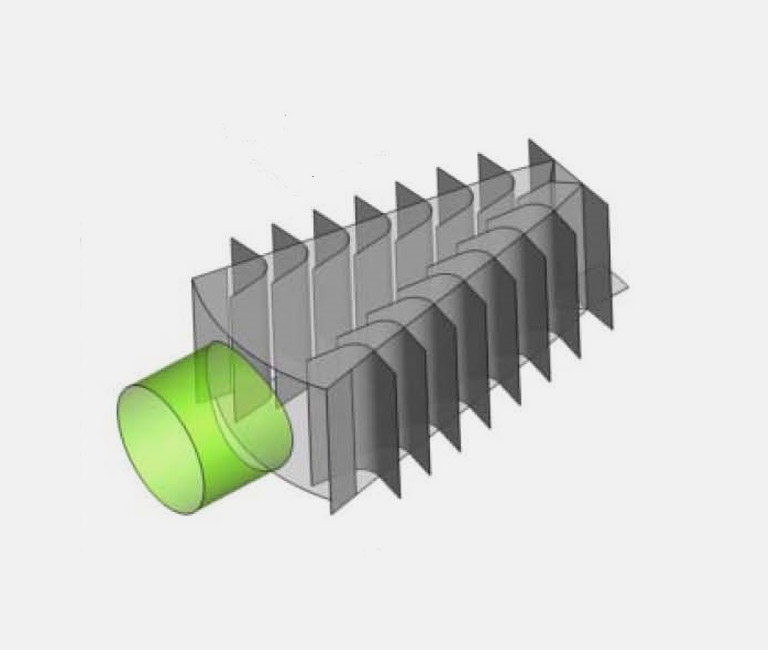

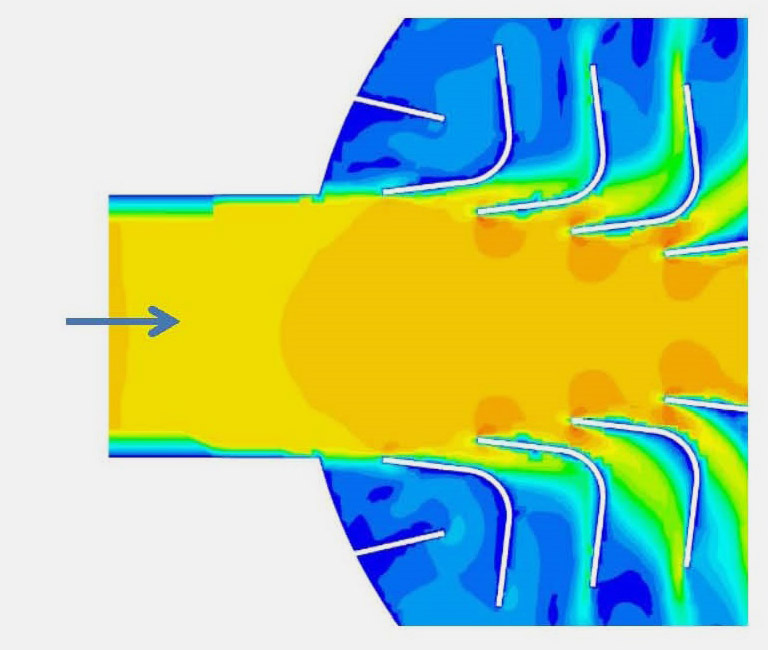

Vane Type
Lateral Type
- FRP Gas Injection Support Plate
- Suppprt Grid for Structured or Wire Gauze Packings
- Hold Down Plate for Ceramic or Carbon Packings
- Non Interferring Bed Limiter for Random Packings
- PP/PVC Bed Limiter for Random Packings
- Bed Limiter for Structured or Wire Gauze Packings
- Pan Distributor/Redistributor
- Deck Distributor/Redistributor
- Trough Distributor/Redistributor
- Pipe Arm Distributor
- Spray Type Liquid Distributor
- Rosette Type Distributor
- Liquid Only Distributor
- Flashing Feed Gallery
- Flashing Feed Chamber
- Flashing Feed Pipe
- Vapor Diffuser
- Vapor Distributor
- Trough Liquid Collector
- Deck Liquid Collector
- Liquid-Liquid Disperser Support Plate
- Liquid-Liquid Disperser Support Plate
- Liquid-Liquid Disperser-Phase Feed Pipe
- Liquid-Liquid Continuous-Phase Distributor
- Vapor Horn
- Half Open Pipe
- Spray Nozzle
